IM90xxA

应用

  • 电池管理,例如 BMS 控制、电池包压力传感(BPS)

  • 独立传感器,例如气体传感器、哨兵传感器、香氛发生器

  • 灯光控制,例如车内灯光、尾灯、雾灯、前组合灯

  • 蓝牙 NFC 数字钥匙

  • 座椅、门窗、雨刷控制

  • 信息娱乐系统(辅助 MCU)

  • BLDC/PMSM 电机控制

  • 低速行人报警器(AVAS)

  • 超声波雷达

详情信息

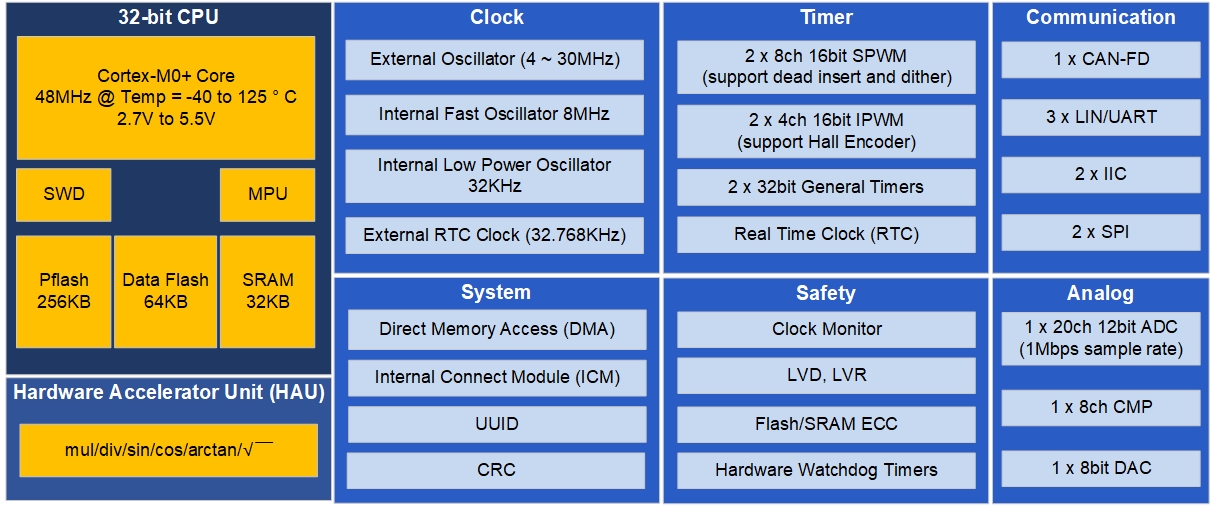

IM90xxA

IM90xxA 系列 MCU 产品专为汽车设计,具有增强的安全性、丰富的连接性和可扩展性,并为电机控制设计了专门的硬件加速器与电机专用控制接口,满足了汽车新的 E/E 架构下的智能执行器和传感控制器不断变化的技术需求。



关键特性

  • 32 位 Arm® Cortex®-M0+ 内核,CPU 主频 48 MHz

  • 1 路 CAN FD,3 路 UART LIN,2 路 SPI,2 路 I2C

  • 20 通道 12位 1Mbps ADC,24通道 16位 PWM,支持死区插入和故障检测功能

  • 256KB Flash,64KB Data Flash,10 万次擦写次数;32KB SRAM;均支持 ECC

  • 符合 AEC-Q100 Grade 1 标准 (-40 ℃~ +125 ℃)

  • 工作电压: 2.7 V ~ 5.5 V

  • 支持 LQFP64, LQFP48, QFN32 三种封装


优势

  • 独特的总线设计,性能相较于同类产品提升20%

  • 极低的休眠和运行功耗

  • 专为电机设计的硬件加速器、PWM 与 ADC外设,提升电机算法性能

  • 独立读写的 64KB Data Flash 用于模拟 eeprom,实现真 eeprom 功能

  • 经过量产验证的 CAN FD,最高支持到 8Mbps,并通过一致性测试

  • 符合 ASIL-B 的功能安全机制,ECC、CRC、时钟、电源监控、硬件看门狗等

  • QFN32 封装 MCU 的 Flash 高达 256KB,市场独有

  • I2C 兼容 SM bus,支持 SM bus 警报地址匹配

  • 支持LIN自适应波特率功能,主机波特率在从机波特率 * (0.47~1.14) 之间,可完成波特率同步


应用

  • 电池管理,例如 BMS 控制、电池包压力传感(BPS)

  • 独立传感器,例如气体传感器、哨兵传感器、香氛发生器

  • 灯光控制,例如车内灯光、尾灯、雾灯、前组合灯

  • 蓝牙 NFC 数字钥匙

  • 座椅、门窗、雨刷控制

  • 信息娱乐系统(辅助 MCU)

  • BLDC/PMSM 电机控制

  • 低速行人报警器(AVAS)

  • 超声波雷达
